在瞬息萬變的汽車技術領域，汽車制造商和供應商一直在不斷創新，以提高安全性、性能和效率。車輛控制單元（VCU）是控制這些改進的關鍵元件之一。VCU 就像汽車的大腦一樣，分析來自多個傳感器和系統的信息，以調節動力傳動系統、制動和轉向等重要過程。

鑒于所涉及的巨大風險，VCU 測試和驗證在保證現代汽車可靠性和安全性方面的重要性怎么強調都不為過。

一、什么是車輛控制單元VCU？

電子控制單元（ECU）通常稱為車輛控制單元（VCU），是負責監控和管理眾多車輛子系統的重要電子元件。VCU 收集來自汽車各處傳感器的信息，包括制動壓力傳感器、發動機傳感器和輪速傳感器等。VCU 利用這些信息做出即時決策，以提高燃油經濟性、安全性和車輛性能。

VCU測試和驗證的意義

VCU 測試和驗證是確保車輛安全有效運行的必要程序。強有力的測試和驗證方法至關重要，原因如下：

• 確保安全。在汽車領域，安全是第一位的。VCU測試可確保電子穩定性控制（ESC）、牽引力控制 系統（TCS）和防抱死制動系統（ABS）等對安全至關重要的功能正常運行。驗證結果表明，VCU 能夠?qū)撛诘奈ｋU(xiǎn)做出反應，從而避免事故的發生，保護乘客和行人的安全。
• 法規符合性。負責汽車行業監管的機構對性能、安全和排放設定了很高的標準。車輛符合性測試和驗證（VCU）可驗證汽車是否符合這些法規，從而使生產商的產品獲得所需的認證和批準。
• 可靠性和強度?，F(xiàn)代汽車要經受嚴格的使用要求和惡劣的環境條件。VCU 測試可證明控制單元在嚴酷的溫度、振動和電氣干擾下的堅固性和可靠性，從而確保汽車在整個生命周期內性能穩定。
• 性能提升。VCU 測試對于優化車輛性能至關重要。制造商可以通過評估數據和運行模擬來優化動力輸出、降低油耗和提高整體駕駛性能。

二、VCU測試可實現的功能

對于VCU HIL仿真測試，測試平臺主要用于實現新能源汽車整車模型的實時運行，模擬VCU控制器的輸入信號，采集控制器的輸出信號，將各種類型信號與模型接口對應，實現控制器對實時模型的閉環控制，最終完成對控制器的功能測試和驗證。主要實現的功能如下：

（1）模擬運行環境

能夠提供整車運行時 VCU 需要的輸入輸出信號以及供電等，能夠?qū)崟r(shí)運行整車仿真模型來模擬整車運行環境。

（2）模擬整車通信網絡

能夠模擬整車 CAN 通信網絡通訊，實現其他部分包括 BMS、MCU和輔助系統等 CAN 節點 CAN 報文收發功能，并能通過模擬的 CAN 網絡向 VCU發送關鍵數據。

（3）驗證功能和策略

能夠?qū)崿F(xiàn)對被測 VCU 的功能和策略的驗證，主要包括對 VCU 上下電邏輯、換擋操作、加減速操作、最大車速以及加速時間等功能和策略的驗證。

（4）不同工況測試

能夠提供多種不同的工況仿真測試，比如 NEDC 循環工況、40Km/h勻速行駛工況等，驗證 VCU 在這些工況下的速度響應是否與預期保持一致，并能估算續駛里程和能耗等相關參數；

能夠模擬整車行駛中出現的故障，驗證 VCU 對于不同故障的響應策略；

提供某些極限情況下的測試環境，完成某些實車測試時無法實現的實驗。

三、VCU測試步驟

（1）組件測試：組件測試需要單獨評估每個 VCU 子系統的性能。因此，制造商可以在將每個組件納入整個系統之前，發現并解決其特有的問題。

（2）硬件在環測試（HIL）：HIL 測試將實際的 VCU 硬件元件與人工創建的車輛周圍環境模擬相結合。這種方法可確保在受控環境下的安全性，同時評估 VCU 在各種運行環境下的性能。

（3）軟件在環測試（SIL）：不使用實際硬件，SIL 測試驗證 VCU 的軟件性能。這種測試使用計算機模擬。在硬件集成階段之前，該技術可實現軟件的快速迭代和改進。目前，通過虛擬原型技術，可以提前半年開始軟件在環測試。

（4）VIL（Vehicle-in-the-Loop）：作為VIL測試過程的一部分，VCU被集成到一輛真正的汽車中。這樣就可以進行全面的實際測試，評估 VCU 在各種駕駛場景中的性能。

硬件在環測試是V模式開發流程中的重要環節，為開發初期的測試驗證提供了條件，同時能夠滿足多種工況下的測試需求，總體上提升了開發工作的質量和效率，降低了開發過程中的成本和風險。

四、凱云VCU HIL測試系統

通過凱云ETest硬件在回路仿真平臺，可以支撐用戶探索并掌握VCU軟硬件架構、控制策略、故障診斷等一系列關鍵技術，并進行整體狀態閉環等一系列仿真試驗，以保證VCU研制工作的順利開展。

國產半實物仿真測試開發環境ETest技術優勢：

1、具有完全自主知識產權

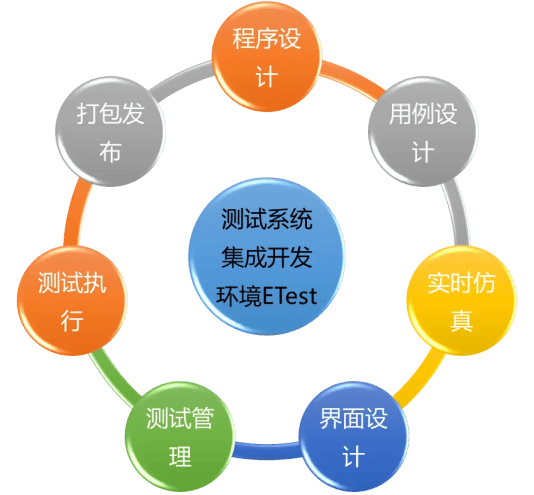

ETest是國內唯一一款將測試程序設計、測試用例設計、測試管理、實時仿真、界面設計、測試執行、打包發布等半實物仿真測試系統涉及的所有軟件工作整合在一起的集成開發環境，且具有完全自主知識產權。

能夠應對國外開發環境帶來的功能限制、數據安全、惡意斷供等風險，可實現裝備測試系統的自主可控，避免后續遇到“卡脖子”問題。

2、支持敏捷開發模型

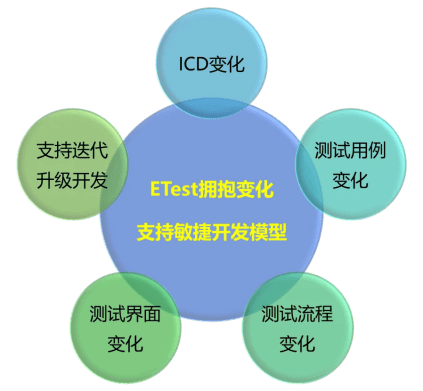

ETest專門為敏捷開發設計了運行框架和線程調度運行機制，使得用戶在增加、修改軟件功能時無需關注底層細節，只需專注于業務功能的設計。ETest的敏捷性能夠很好地適應裝備研制過程中的ICD、測試用例、測試流程、測試界面等變化，支持迭代開發。

3、易于擴展

ETest采用開源Lua、Python語言進行程序設計，可擺脫對國外商用開發環境的依賴；特別是Lua語言號稱“膠水語言”，可以方便地調用C++、Python等語言下的工具庫，實現多語言的融合，從而使得Etest具有非常強的擴展性。

4、開放性強

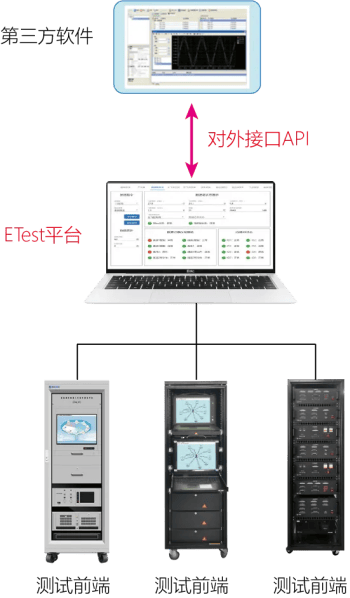

ETest具有很強開放性， 提供支持 C++、C#、Java、Python 等第三方語言使用的 SDK，從而實現：

?在用戶現有軟件基礎上擴展功能；

?使用ETest平臺研制的測試系統輕松接入到現有系統中；

?有利于大型測試系統項目的分期實施、分包實施。

5、兼容性高

ETest對硬件驅動層的進一步抽象，形成滿足POSIX標準的AD、DA、DI、DO、串口、CAN、1553B、1394B、ARINC429、ARINC664等驅動虛擬化層，解決測試資源儀器的互換問題，廣泛兼容國內外眾多硬件廠商的產品。

硬件在環仿真測試系統是以實時處理器運行仿真模型來模擬受控對象的運行狀態，通過I/O接口與被測的控制器連接，對被測控制器進行全方面的、系統的測試。從安全性、可行性和合理的成本上考慮，HIL硬件在環仿真測試已經成為控制器開發流程中非常重要的一環，減少了實車路試的次數，縮短開發時間和降低成本的同時提高控制器的軟件質量，降低汽車廠的風險。

凱云深耕半實物仿真測試十余年，專注于可控半實物仿真測試環境ETest系統產品的研發與推廣，致力于為國內各行業提供具有國際領先水平、國產自主、通用性強、可靠性高、應用成本低的裝備軟件半實物仿真測試產品和技術。
